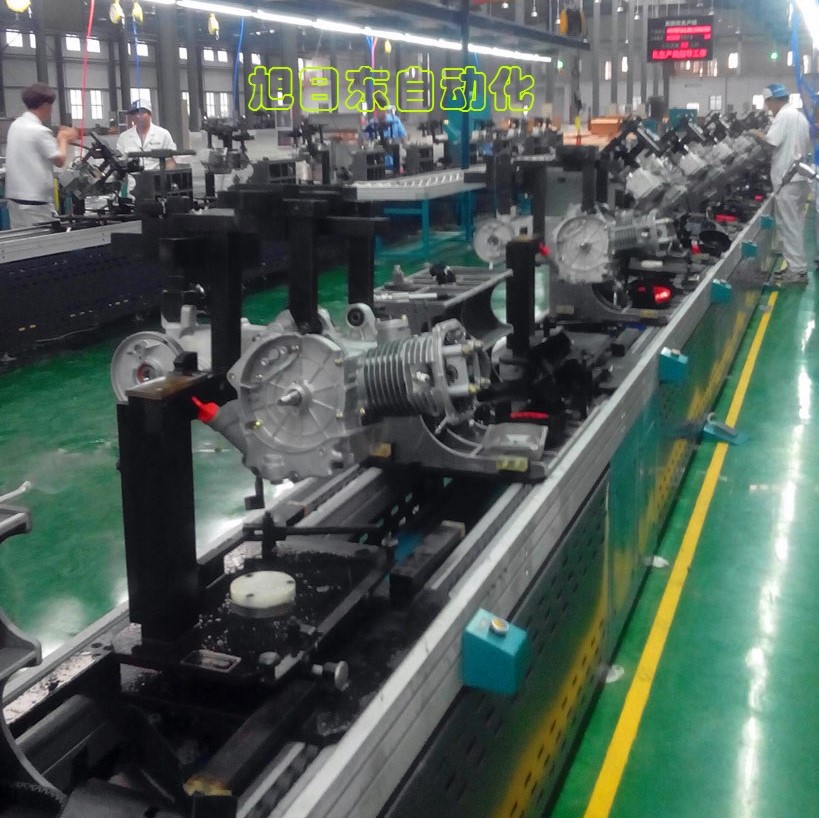

摩托车发动机装配线为上下循环输送线，主体由双层倍速链输送线、返板升降机等设备组成，以实现产品的组装及工装板的循环。

倍速链输送线又称为自流式输送系统，具有良好的稳定性和耐用性，适合大批量产品的连续性生产。

汽车座椅生产线采用的是台套配送料的方式，即产品装配零部件随工装流到各个组装工位，作业人员从零部件料框中取料，然后组装到产品上。

倍速链输送线优势：

1、 结构简单，易于安装，使用噪音低；

2、 输送能力大，可承载较大的载荷；

3、 输送速度准确稳定，能保证精确的同步输送；

4、 易于实现积放输送，可用做装配生产线或作为物料的储存输送；

5、 可在各种恶劣的环境（高温、粉尘）下工作，性能可靠；

双层倍速链输送线说明：

1、 动力部分：上下层各设置一套动力，P=1.5kw电机（品牌：德产SEW或台产城邦，减速比i=100）配变频器，线速度5~15m/min可调，每段动力长度≤20米；

2、 输送线导轨采用118×100倍速链专用国标铝型材，表面电泳处理；

3、 链条：采用苏州产尼龙差速链，T=38.1；

4、 机脚架：采用60×40×T2电泳铝材制作，通过连接件固定输送线导轨；

5、 阻挡器缸及电磁阀采用亚德客品牌；

6、 控制部分：OLC采用三菱，传感器采用欧姆龙，交流接触器采用施耐德，触摸屏采用威纶，电控箱自制，其他电控元件采用施耐德/正泰。

7、 附件部分：

          ① 灯架采用40×40铁方通焊接制作，表面喷粉处理；

          ② 灯通采用40×80专用铝材；

          ③ SOP支架采用“H”形支架，每个工位配备一个亚克力工艺看板；

          ④ 照明采用飞利浦双支带罩LED灯；

          ⑤ 工具吊轨采用28×30专用吊轨铝材，每个工位配备一个风批小车；

          ⑥ 气管采用6分镀锌管，每个工位配备1个Y型快速接嘴；

          ⑦ 油水分离器采用亚德客品牌；

          ⑧ 线体前后及中间适当位置设置急停开关。

返板升降机说明：

1、 机架采用40×40铁方通焊接制作，表面喷粉处理；

2、 封板采用T1.2冷轧板折制，表面喷粉处理；

3、 升降动力采用亚德客标准气缸/电机+滚珠丝杆；

4、 导向采用直线滑轨+滑块；

5、 输送动力为优质台产电机，P=120W，i=25；

6、 输送皮带为专用加筋防滑带。

工装板说明：

材质采用T20铝板，表面安装治具，前后安装防撞垫。

工作原理及流程：

1、 空的工装托盘由下层输送线返回，经始端的返板升降机A自动转送到上层输送线始端，人工完成上料。

2、 上层输送线将工装（连产品）按工艺流程顺序输送到各工位，人工完成对应组装；

3、 产品完成组装后自动分配到并行的测试工作台上进行测试，完成测试后，自动返回主线；

4、 产品完成测试后，自动转送到线体末端的返板升降机B中，人工将产品从工装上取下，空的工装托盘经返板升降机B自动转送到下层输送线，再自动返回到线体始端，开始下一循环。
