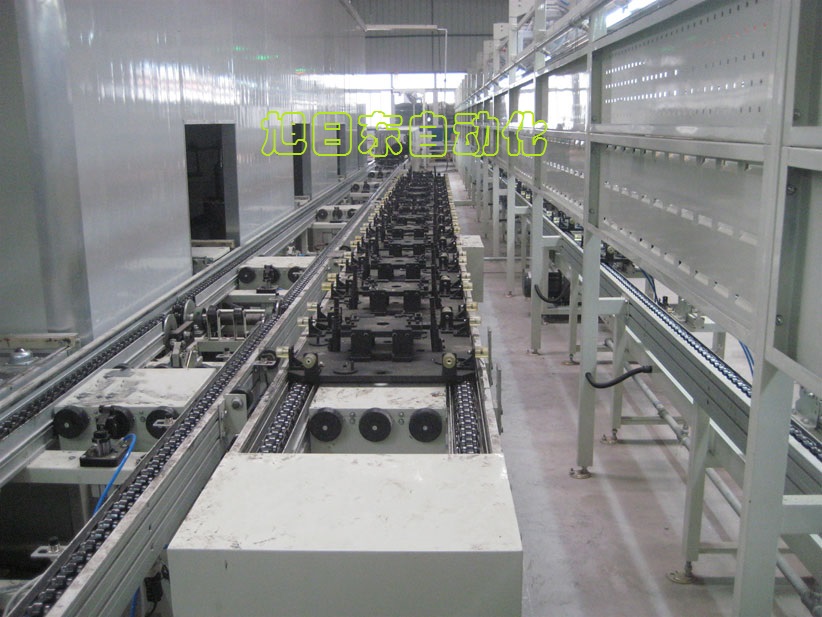

发动机磨合线主体由单层倍速链输送线、顶升移载机等设备组成。

倍速链输送线又称为自流式输送系统，具有良好的稳定性和耐用性，适合大批量产品的连续性生产。

倍速链输送线优势：

1、结构简单，易于安装，使用噪音低；输送能力大，可承载较大的载荷；

2、输送速度准确稳定，能保证精确的同步输送；

3、易于实现积放输送，可用做装配生产线或作为物料的储存输送；

4、可在各种恶劣的环境（高温、粉尘）下工作，性能可靠。

单层倍速链输送线说明：

1、 动力部分： P=1.5kw电机（品牌：德产SEW或台产城邦，减速比i=100）配变频器，线速度5~15m/min可调，每段动力长度≤20米；

2、 输送线导轨采用127×100钢制倍速链专用国标铝型材，表面电泳处理；

3、 链条：采用苏州产尼龙差速链，T=38.1；

4、 机脚架：采用40×40×T2铁方通焊接喷粉制作，通过连接件固定输送线导轨；

5、 阻挡器缸及电磁阀采用亚德客品牌；

6、 控制部分：OLC采用三菱，传感器采用欧姆龙，交流接触器采用施耐德，触摸屏采用威纶，电控箱自制，其他电控元件采用施耐德/正泰。

顶升移载机说明：

1、 安装架采用T4铁板折弯焊接制作，表面喷粉处理；

2、 横移动力采用亚德客标准气缸；

3、 导向采用导柱+直线轴承组合；

4、 输送动力为优质台产电机，P=120W，i=25；

5、 输送采用机加尼龙轮+传动轴+链轮的组合。
